Đặc tính

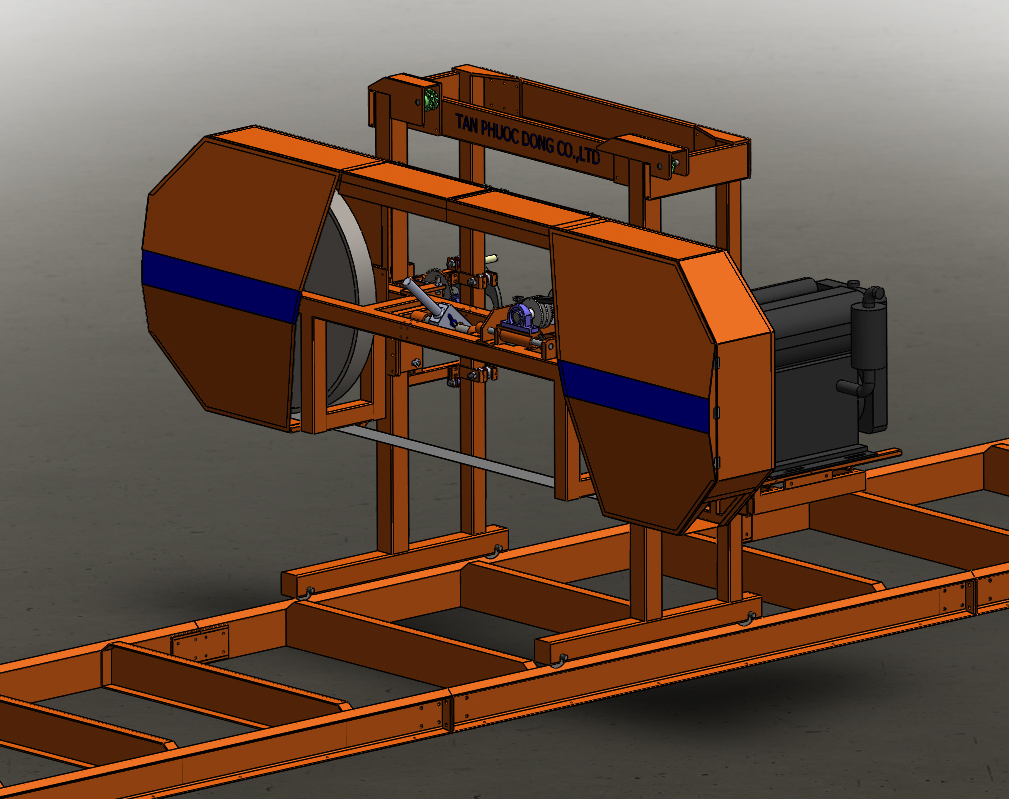

Đây là loại máy cưa bán tự động cơ, sử dụng cho cả động đơ đốt trong và động cơ điện. Khung sườn có thể được tháo lắp dễ dàng, phù hợp cho những
vùng xa xôi, không thể vận chuyển bằng xe cơ giới chuyên dụng. Một số đặc tính ưu việt so với máy cơ thông thường như:
- Nâng hạ lưỡi bằng tay hoặc tự động thông qua hệ thống truyền động xích và dẫn động từ bánh đà.
- Trang bị cơ cấu vít me để tăng/xả dây đai truyền động bánh đà từ trục chính động cơ,
do đó, động cơ sẽ được khởi động dễ dàng lúc không tải.
- Có 2 lựa chọn để căng lưỡi cưa:
1. Cơ cấu vít me: cần tăng được thiết kế kín, có độ bền cao, có chốt khóa chiều vặn
2. Hệ thống thủy lực: hệ thống xy lanh và bơm được thiết kế chịu được áp lực cao, không cần sử dụng lực nhiều khi căng lưỡi.
Thông số kỹ thuật
| STT |
Thông số |
|
| 1 |
Trọng lượng |
900kg ~ 1600kg |
| 2 |
Khoảng cách tim đường ray |
1m ~ 2.2m |
| 3 |
Đường kính bánh đà |
0.85m ~ 1.1m |
| 4 |
Nguồn động lực |
Động cơ đốt trong hoặc động cơ điện |
| 5 |
Mã lực |
15HP ~ 40HP |
| 6 |
Chiều dài lưỡi cưa |
6.4m~9.5m |
Tải HDSD
Chi tiết nổi bật

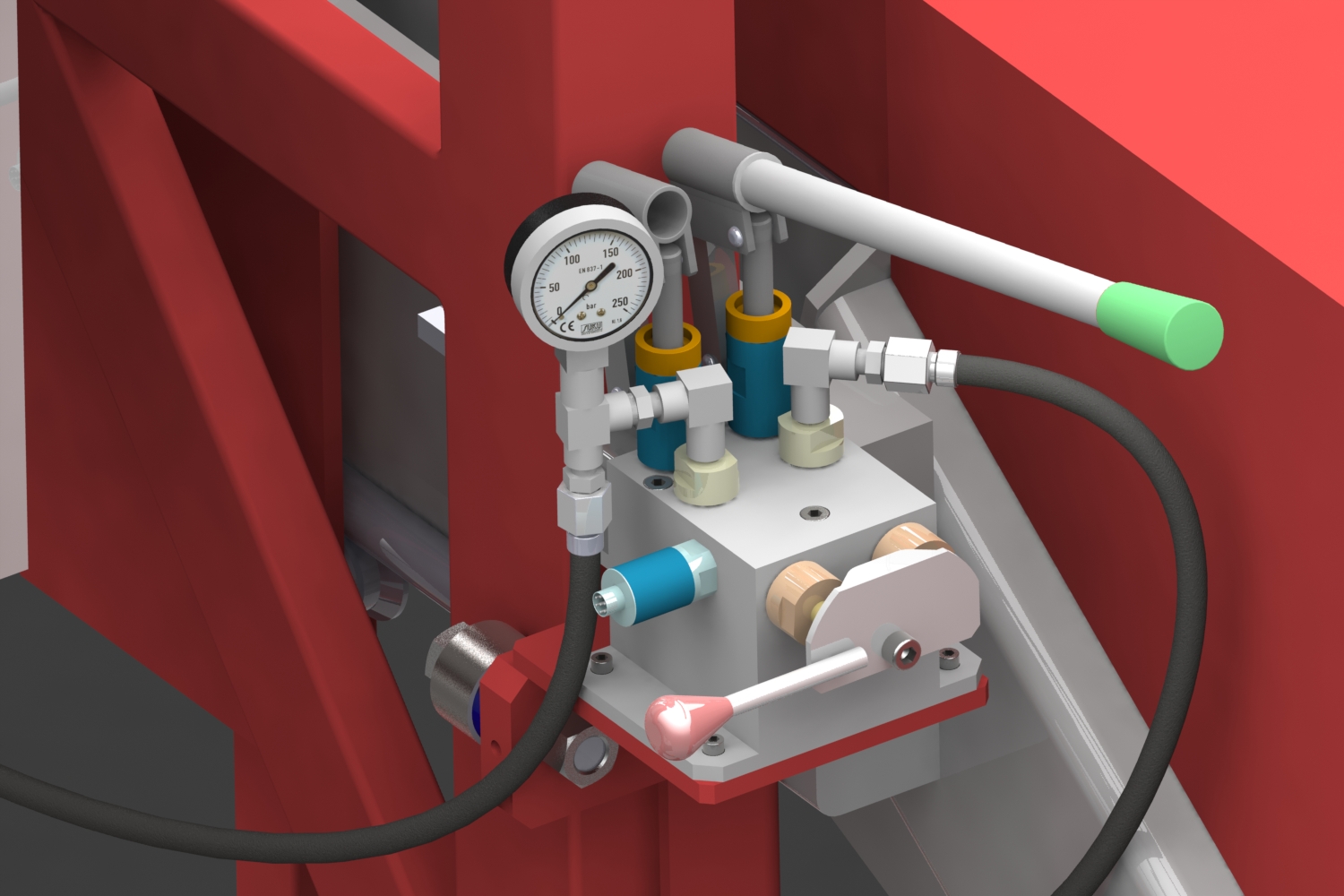

1. Bơm thủy lực căng lưỡi
Hệ thống căng lưỡi bằng thủy lực luôn đảm bảo lực căng lưỡi cố định suốt quá trình cưa. Mức độ căng lưỡi có thể
quan sát qua đồng hồ áp suất và có thể điều chỉnh phù hợp tùy vào bản rộng cửa lưỡi cưa. Trong trường hợp đường cưa
bị loại, áp suất tăng lên rất ít so với cơ cấu vít me - đai ốc của máy cưa truyền thống. Do đó, với hệ thống căng lưỡi
bằng thủy lực, lưỡi cưa sẽ hoạt động ổn định và bền hơn rất nhiều.

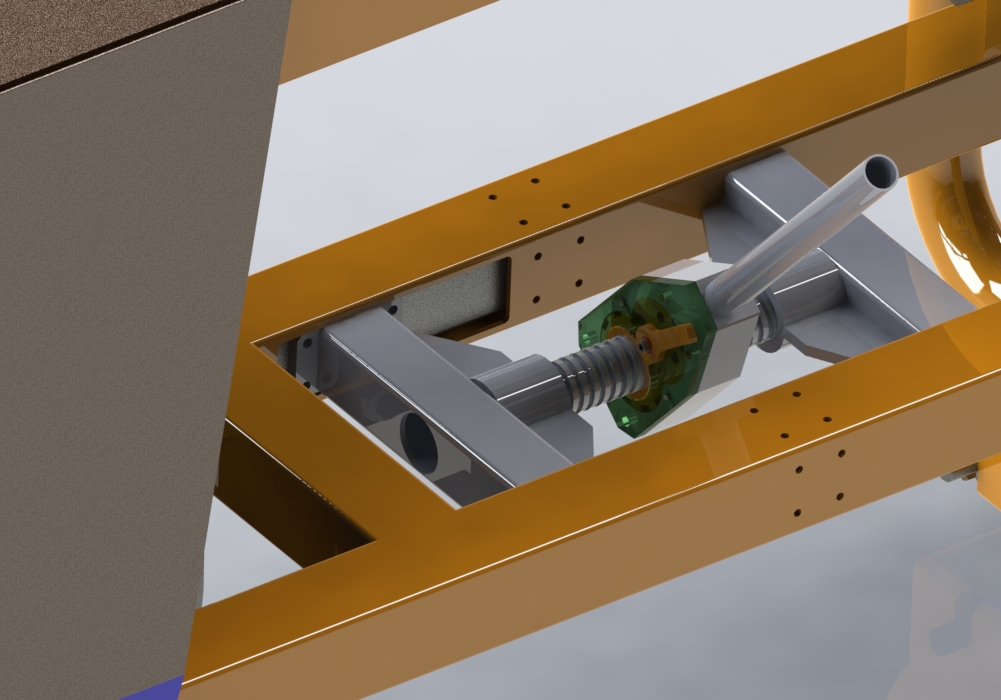

2. Cơ cấu căng lưỡi bằng vít me
Cơ cấu căng lưỡi bằng vít me được thiết kế kín, luôn có mỡ bôi trơn để giảm mài mòn. Góc vặn lớn và có chốt khóa chỉnh
chiều quay nên rất tiện lợi và nhanh chóng trong quá trình căng và xả lưỡi. So với hệ thống câng lưỡi bằng thủy lực,
cơ cấu vít me tương đối đơn giản và giá thành thấp hơn, tuy nhiên lại thấp hơn nhiều trong hiệu quả sử dụng.

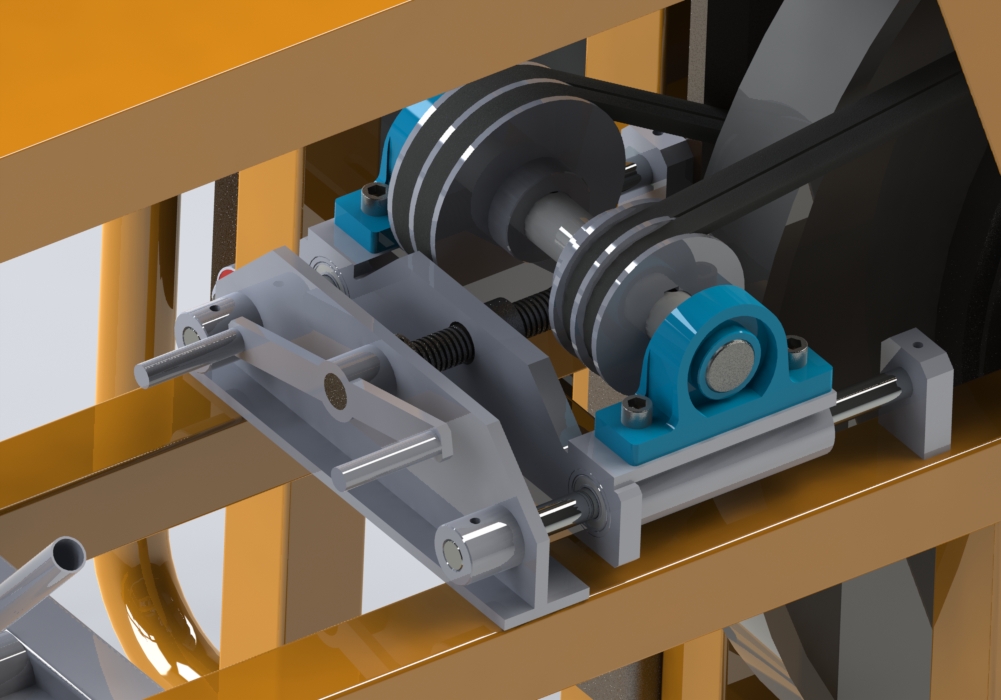

3. Cơ cấu căng dây đai
Được dùng để căng dây đai truyền động cho bánh đà từ động cơ thông qua một trục trung gian. Với cơ cấu này, động cơ
có thể được khởi động không tải một cách dễ dàng thay vì phải dùng hộp số cồng kềnh và tốn kém.

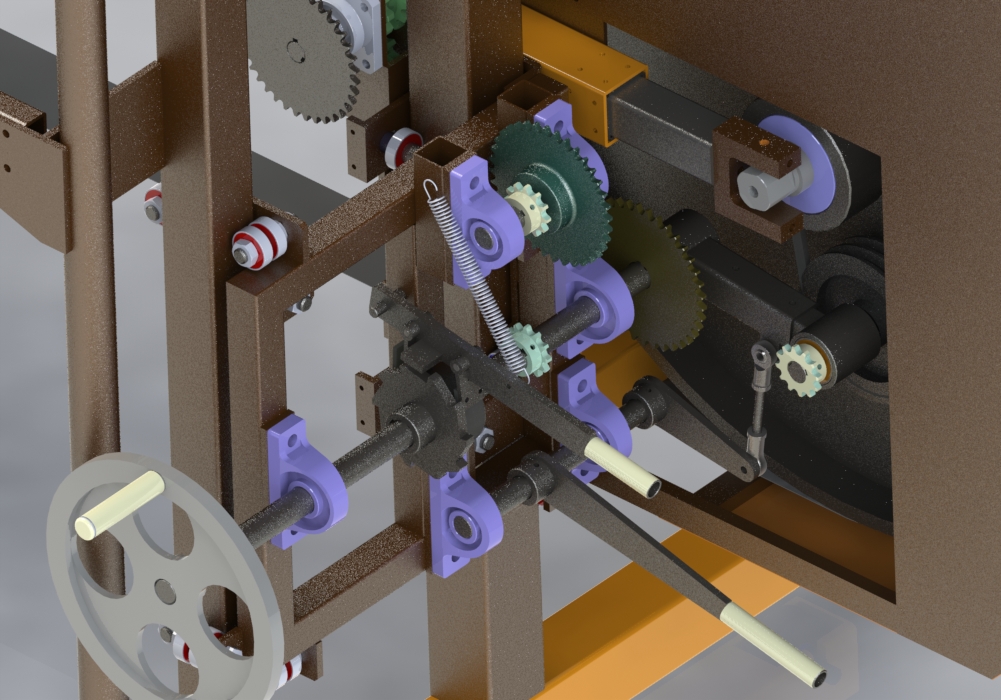

4. Cơ cấu nâng hạ lưỡi
Có thể hoạt động một cách bền bỉ và hiệu quả. Người vận hành có thể sử dụng linh hoạt bằng tay quay nâng hạ hoặc sử dụng sức máy để nâng bằng cần gạt thông qua
hệ thống truyền động xích từ bánh đà đang hoạt động. Cơ cấu thắng được kết hợp với cần gạt hạ lưỡi để điều chỉnh
tốc độ hạ một cách chính xác và dễ dàng. Số răng bánh xích được tính toán để có được tỉ số truyền phù hợp. Một vòng quay
tương ứng 10mm, sai số 0.2mm/100mm.
